XZYG系列车辆分离检测光栅/光幕

产品分类：检测光栅

打样咨询

在线咨询

特点

用途

参数

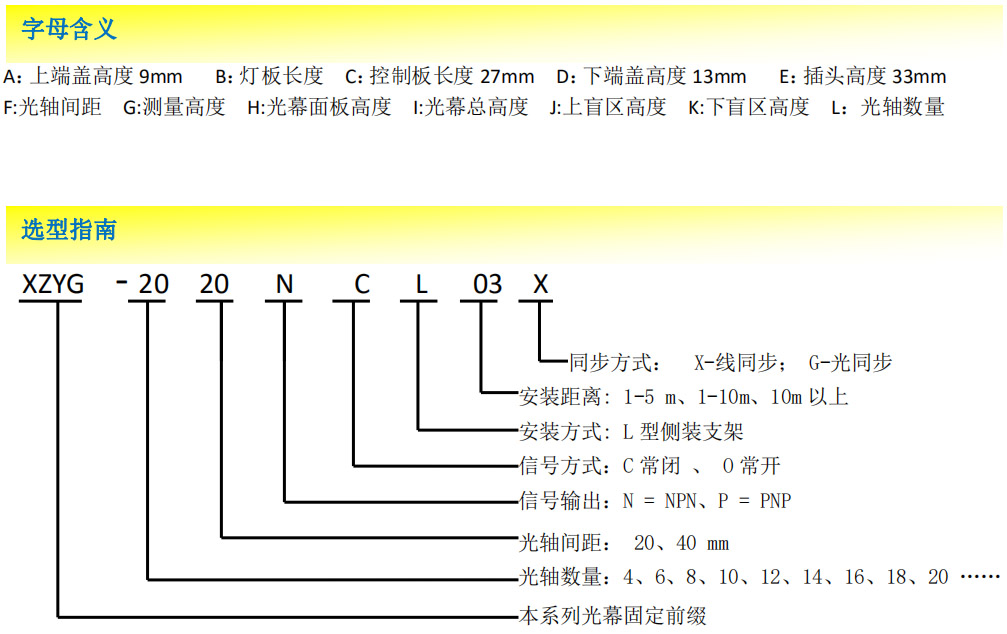

选型

系统简述
　　

兴兆业XZYG系列两片式测量光幕专为车辆分离应用而设计，该产品在XZYG产品基础上进行集成设计，更加简便易用，便于安装调试，无需控制器，具有多种检测模式，也可用于物体检测，外形测量等。

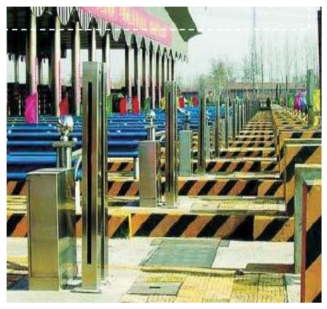

在交通行业,兴兆业XZYG系列车辆分离光幕是智能交通系统、公路收费系统、不停车收费系统、公路计重收费系统、超限检测系统及其它交通控制系统中的关键设备。

工作原理
　　

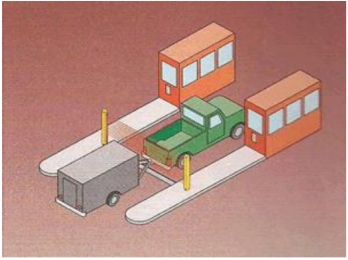

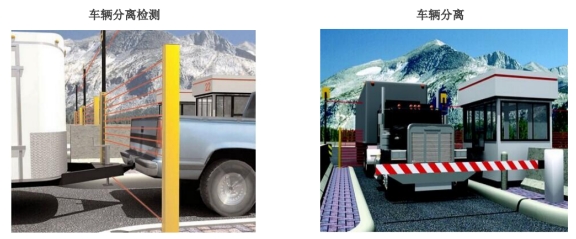

兴兆业红外线车辆检测器的原理是通过线性排列的红外光发射和接收来实现对车辆的同步扫描，并将光信号转换为电信号，从而实现对车辆数据的综合检测，与其它检测技术相比，红外线车辆检测器产品技术成熟，安装简便，高速响应，抗干扰性强，可输出丰富的车辆数据信息，能可靠检测各种特殊车辆。红外线车辆扫描系统主要用于：一般公路收费站、不停车收费系统(ETC)、自动车辆分类系统(AVC)、公路计重收费系统(WIM)、固定式超限检测站、海关车辆管理系统等。

组成单元
　　一套完整的红外车辆分离器包括：
　　发射器和接收器：发射器内置线性排列的高能量发光元件，接收器内置与发射器数量相同的接收元件，发射器和接受器的对应光电元件依次按顺序同步触发，检测光路是否导通，当汽车通过扫描区域时，部分或全部光束被遮挡，因而被检测出。
　　控制单元：读取并处理发射器/接收器的同步扫描信号，同时检测光幕工作状态，提供多种输出信号，如：开关量输出、串口输出或模拟量输出。考虑到系统的可靠性和安装的简便性，市场上普遍使用的车辆分离器都是控制器内置的两箱式产品，而没有独立的外置控制器。
　　电缆线：连接发射器/接收器与控制器的接插电缆，一般长度为5-10m.
　　防护外罩：为不锈钢或铝合金材料，为分离器提供防护，内置电加热玻璃、温度控制器、湿度控制器，在湿度过高、温度过低时实现自动加热，以保证车辆分离器在潮湿地区、雨雪天气、寒冷季节可靠使用。
