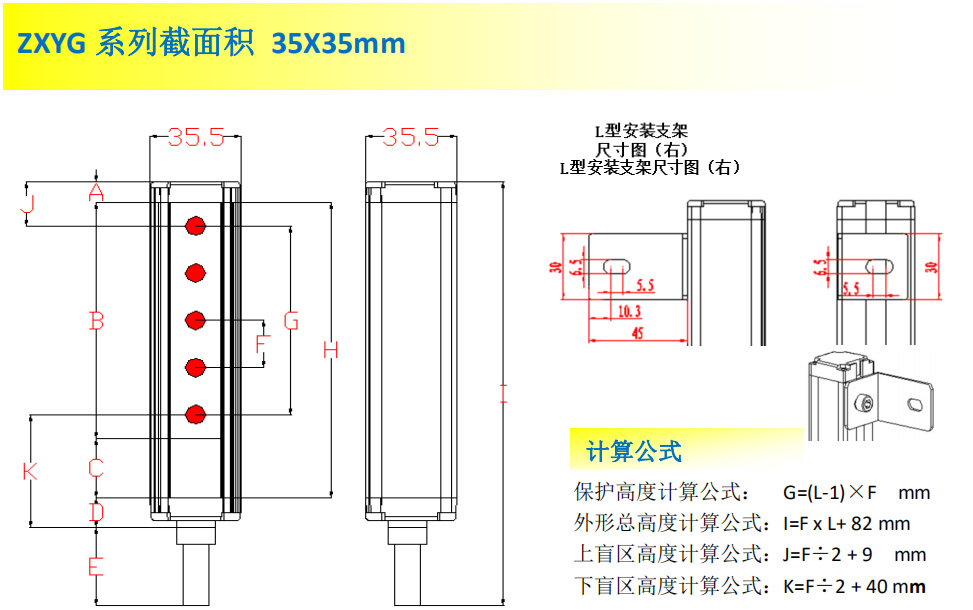

截面尺寸类型

13*28mm / 18*38mm / 30*30mm / 35*35mm

测量光幕光轴数量

4 个点往上加 2 的倍数-任意选择（4-500 光轴）属于常规，其他光轴数量可定做

光轴间距

1mm、2mm、2.5mm、 5mm、7.5mm、10mm、15mm、20mm、30mm、40mm、60mm（11 种可选择）

信号输出类型

1、开关量输出：NPN/PNP 通过程序设定遮挡不同数目的光束时，光幕才有信号输出；

       通过内置（或外置）调整开关，设定遮挡不同数目的光束时，光幕才有信号输出；

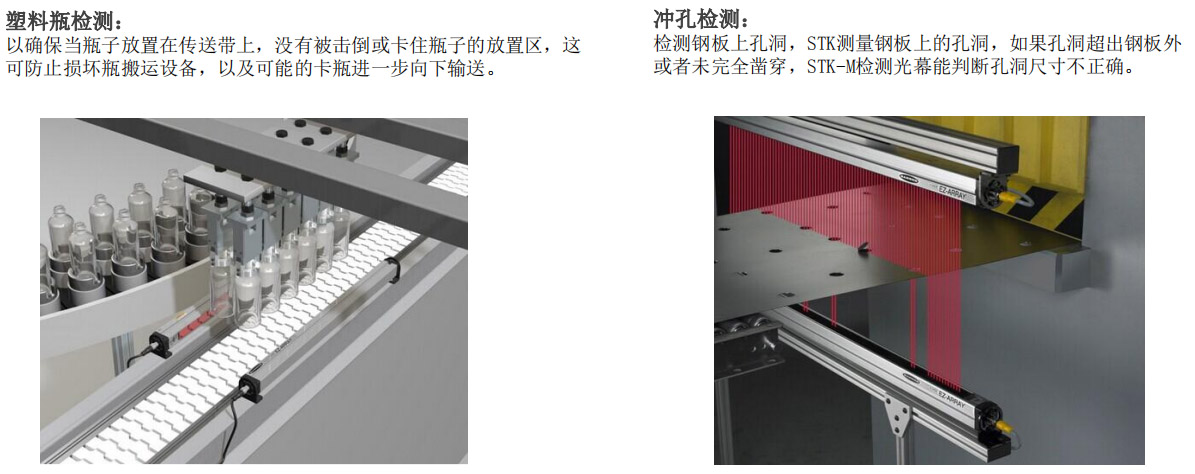

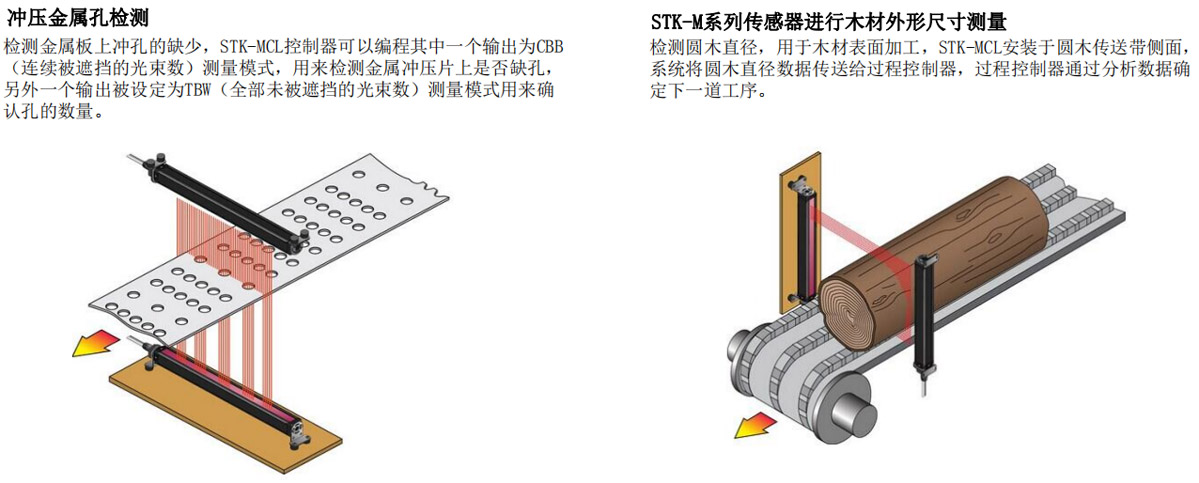

       应用于孔洞检测时，光幕任意一束及以上光束通光时光幕才有信号输出；

       应用于八位二进制输出，遮挡不同数目的光束时，光幕按照八位二进制方式输出；

2、模拟量输出：4-20mA；0-5VDC；0-10VDC，可接上位机或其他数据采集系统；

3、继电器输出：两对常开触点，一般以模拟量输出为主；

4、具备 RS232 或 RS485 通讯功能，采用标准 MODBUS 协议与上位机进行通讯；

检测对射距离

A:50-300mm B:50-1000mm C:1000mm-3000mm D：1000-5000mm F：2000-10000mm

响应时间

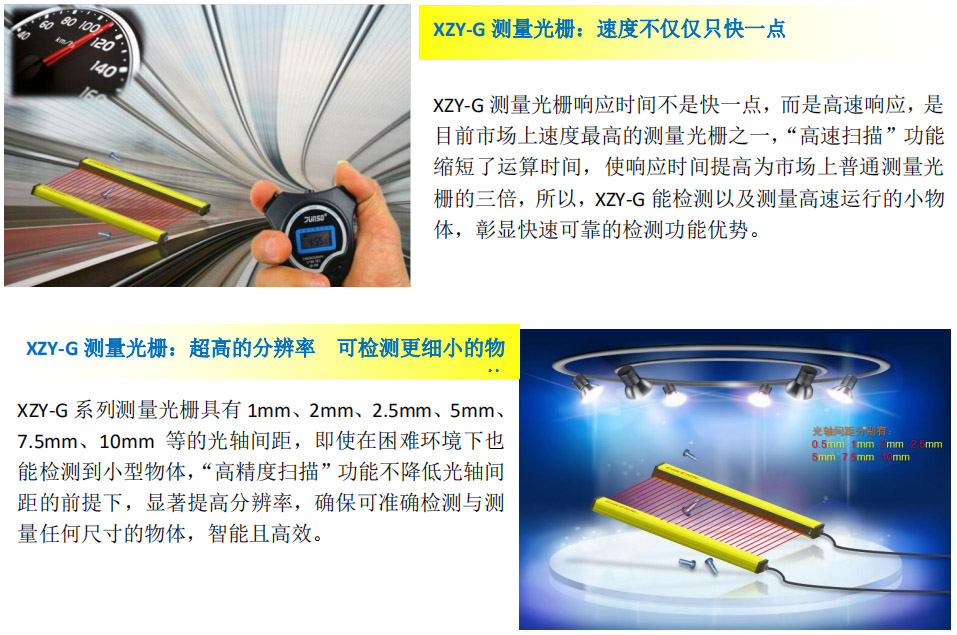

在点数越多、精度越高的条件下所得到的响应时间是不一样的，最快响应时间单点为 9us,如：10 光轴，5mm 间距，最快的响应时间为 10*9us=90 微秒（最终取决于产品号）

电源电压

DC24V±10%

光幕形式

对射型

波长

850 nm

抗干扰能力

10000  Lux

输出负载

100 nF

电路保护

反接保护/输出短路保护

外壳材质

铝型材

消耗功率

3-8W

外壳防护等级

IP64 / IP65

工作温度

-15℃--65℃

同步类型

线同步

环境温度

20C,RH≤85%

绝缘电阻

＞100 MΩ

介电强度

DC30V.5A

产品认证

CE FCC

连接电缆

通讯串口：3 针、5 针 M12 头
