XZYG系列纠偏光栅/光幕

产品分类：检测光栅

特点

用途

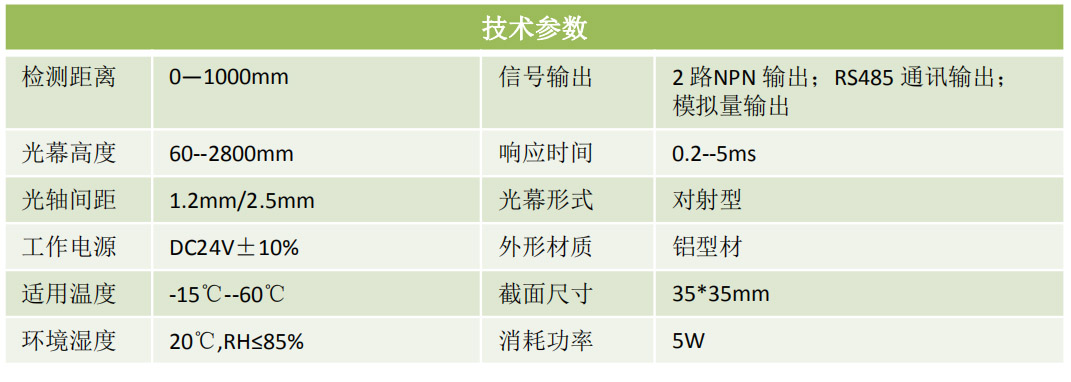

参数

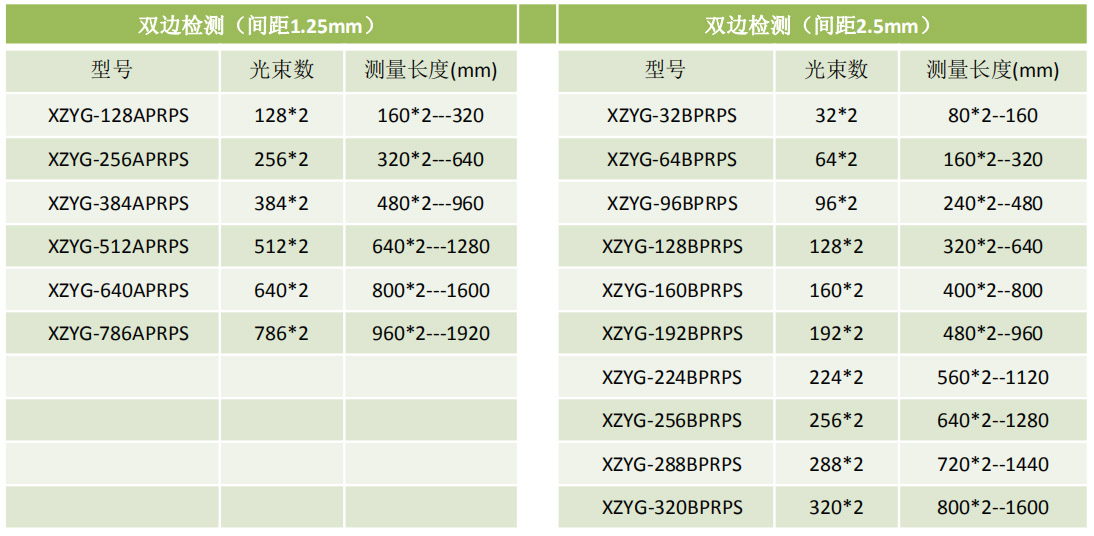

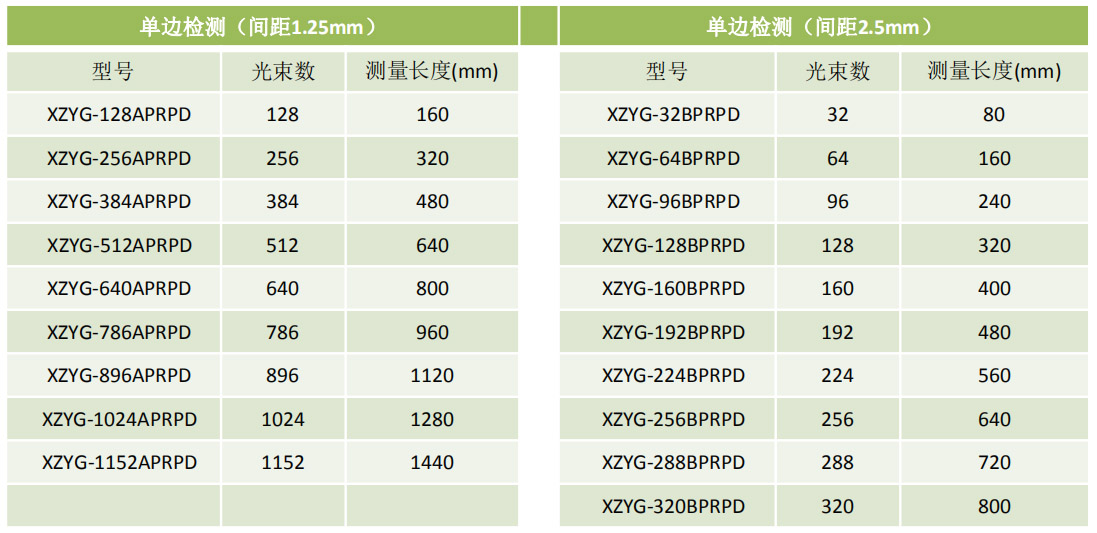

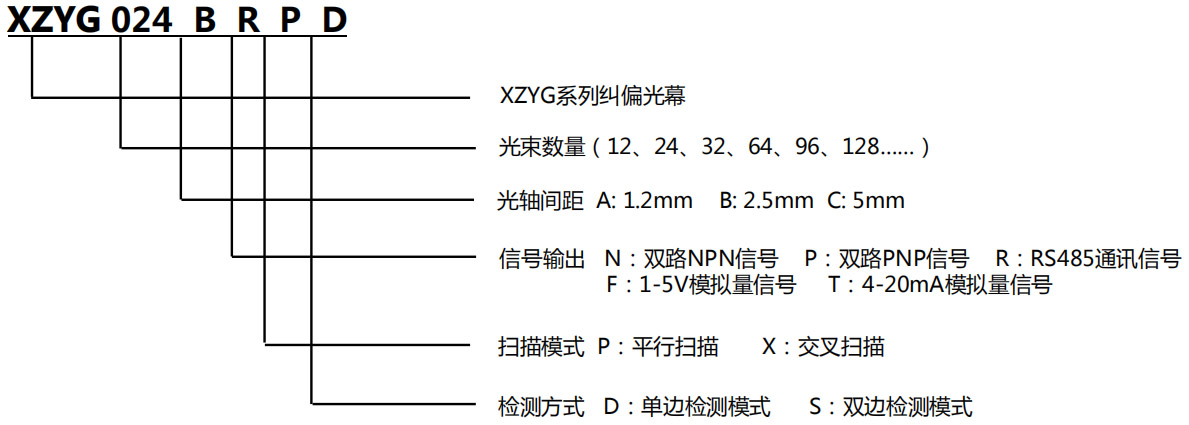

选型

产品介绍
　纠偏光幕采用红外线挡光原理，通过对带材挡光数量自动控制纠偏装置达到校正带材的目的。XZYG系列纠偏光幕分为三大种类：精度纠偏、在线纠偏、在线对中。
　每套系统包括一对高分辨率光幕和两根信号电缆线，输出方式：RS485通讯、模拟量、开关量。

纠偏光幕的用途

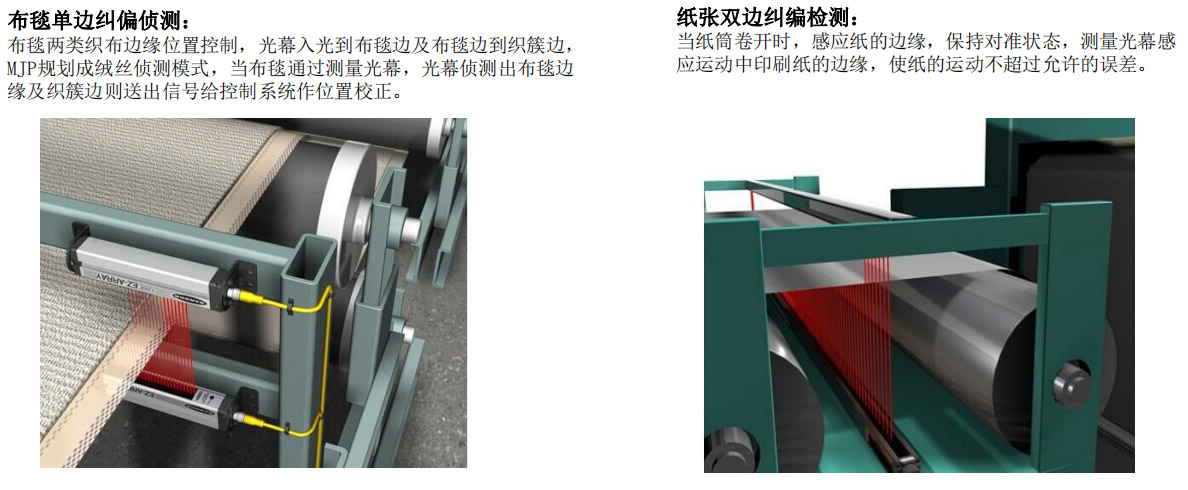

适应带材快速连续生产以及瓦楞纸等连续生产设备和带材处理设备中，在带材无故障运送, 并且卷取时，纠偏光幕会使边缘整齐、跑偏矫正，能起到大大减少边料浪费提高产品品质。

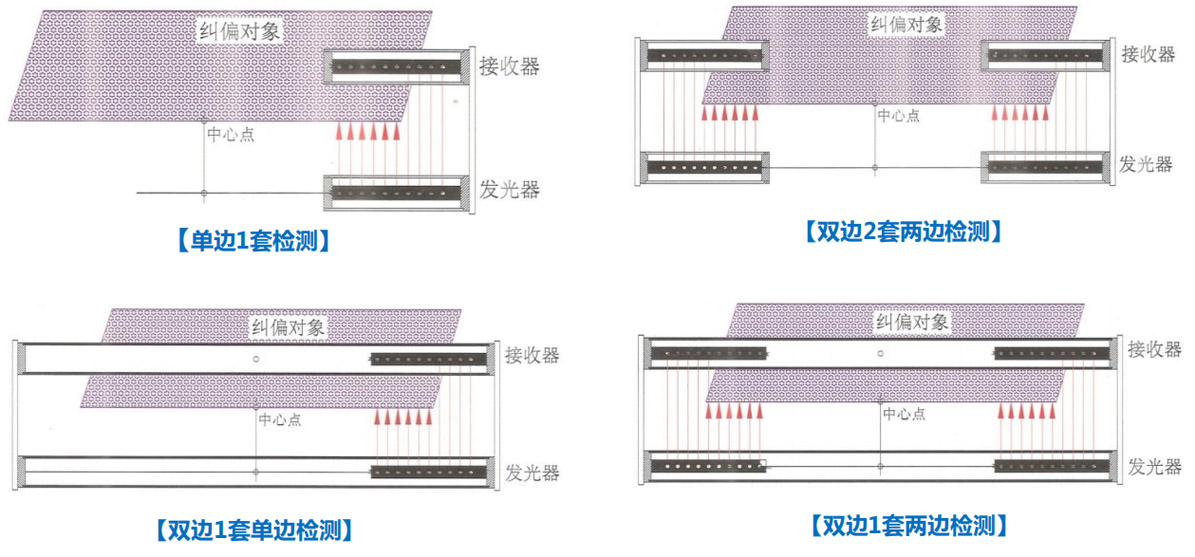

纠偏光幕检测方式
1、单套单边检测-纠偏光幕;
一套纠偏光幕对一个边进行检测，实现纠偏效果。
2、两套单边检测-纠偏光幕;
两边分别用一套纠偏光幕对两个簇边同时进行检测，各自输出相对应的信号，实现纠偏效果。
3、单套双边检测-对中光幕。
用一套纠偏光幕对两个簇边同时进行检测，光幕检测位置只在两端有效，中间部分检测无效（也就是盲区）输出同一个信号，实现纠偏光幕效果。

输出信号类型
1、开关量输出
2路NPN输出
2、模拟量信号输出
4-20mA 1-5VC 0-10VDC 可接上位机或其他数据采集系统；
3、通讯功能
RS485通讯功能，采用标准MODBUS协议与上位机进行通讯。
