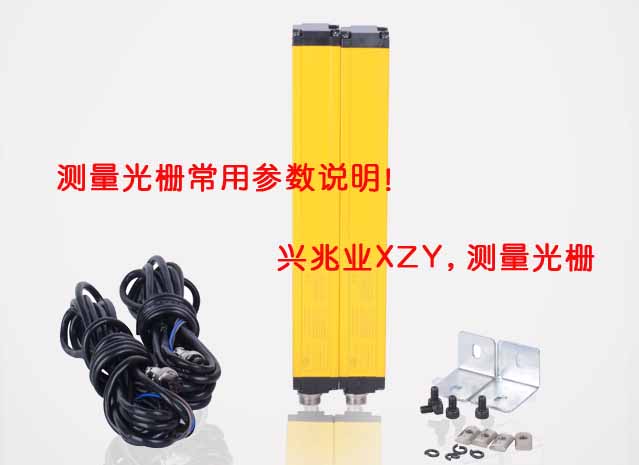

测量光栅常用参数说明!
发布时间:2014-12-29    阅览次数:1504 次
测量光栅选购的时候,我们会有一些参数,下面,就具体介绍下测量光栅常用参数,测量光栅常用参数说明如下!
  测量光栅选购的时候,我们会有一些参数,下面,就具体介绍下测量光栅常用参数,测量光栅常用参数说明如下!

  测量光栅价格很大程度上由分辨率,测量高度和测量间距有关,那么,什么是测量光栅分辨率?什么是测量光栅测量高度?什么又是测量光栅的测量间距呢?





  当选择测量光栅的时候三种典型的特性需要考虑:

  *分辨率:依据测量需求需要的分辨率

  测量光栅的分辨率(R)是指物体可以使至少由一条光束所形成的感应区变暗的最少尺寸。

  检测光幕分辨率根据直径和中心距等几何特性来确定;与测量光栅的外部及操纵条件无关

  测量光栅分辨率可以由以下公式得出:R= I + d

  *测量高度

  区分 “感应区高度”和“测量高度”是非常重要的

  - 感应区高度为第一束光束的上沿到最后一束光束的下沿的间隔。

  - 测量区高度是指有效的保护区域,物体的尺寸大于即是光栅的分辨率,这样能安全地使光束变暗。

  *安全间隔

  测量的安全间隔应该是操纵员无法触及危险区域,直到可移动的危险机械完全静止。

  根据EN999,775和294标准,间隔由4个因素组成:

  1.测量光栅响应时间

  2.机器的溢出时间

  3.测量光栅的分辨率

  4.物体需要检测的逼近速度

  计算安全间隔的公式为: S = K (t1 + t2) + C

  S = 保护区与危险区间最小的安全间隔(mm)

  K = 物体需要检测的逼近危险区的速度(mm/s)

  t1 =兴兆业响应时间

  t2 = 机器的溢出时间

  d = 安全装置的分辨率

  C = 8(d-14)分辨率≤ 40mm的安全装置

  = 850 mm 分辨率> 40mm的安全装置

  留意:K值为:

  2000 mm/s,假如间隔的计算值 ≤500 mm,

  1600 mm/s,假如间隔的计算值 > 500 mm。

  假如有可能从上部或下部进进危险区域(如图3)以及使用的设备的分辨率为> 40mm ,上沿的光束必须放置在900mm的高度(H2),从参考平面(或机器的底部)开始,下沿的光束必须放置在300mm的高度(H1)。

  测量光栅必须安装在水平的地方。危险区与最远光束的间隔计算即是如下公式:

  S=1600 mm/s (t1+t2) + 1200 – 0.4H

  S = 保护区与危险区间最小的安全间隔

  t1 = 兴兆业响应时间

  t2 = 机器的溢出时间

  H = 地板上方光束的高度,此高度至少1000mm

  《兴兆业》是专业的测量光栅,检测光幕厂家,兴兆业专业定制生产的测量检测光幕被广泛的应用于各行各业,如有需求,欢迎来电咨询!
