XZYF侧面出光系列超薄型安全光栅/光幕

产品分类：安全光栅

特点

用途

参数

选型

产品描述

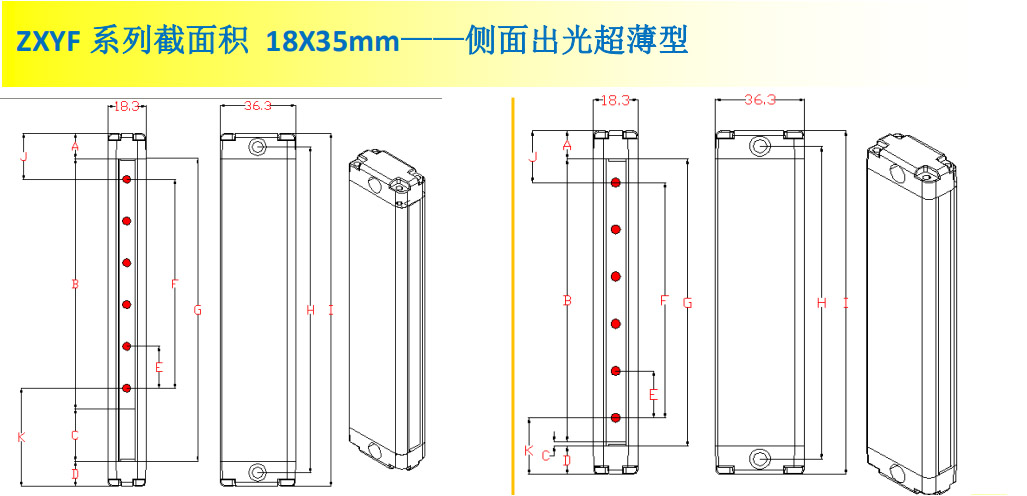

Xzyf侧面出光系列超薄型安全光栅是一款已通过第三方权威机构认证，产品防护等级为IP65级。产品截面积尺寸为：18×35mm，该光栅厚度为18mm，应用小空间、紧贴安装或需要隐秘等设备，可应用于AOL等光学检测设备作防护或启动信号使用。同时，此款安全光栅的外壳采用国外进口航空铝型材做成的，精美大方，真可谓小体积大能耐。

性能特点

CPU自检：
光栅采用CPU自检，当光栅自身出现故障时（如：光源不同步，光源强度不够，投光驱动电路出错，主控电路出错，电缆出问题，以及接收驱动电路出错，主控电路出错，CPU出错），光栅能确保不向所控制的设备发出错误信号，确保光栅的安全性.
双独立OSSD输出：
在输出方面，为追求更好的安全性，采用了双独立冗余输出，使自动防止故障具有很高的安全性，可直接驱动安全继电器和安全性PLC.
反应更灵敏：
本系列所有的光栅产品反应时间在5ms以内；过载和短路保护：当安全光栅输出因过载或短路，光栅将进入保护状态，同时光栅安全系统将关闭；
外部继电器触点粘合保护（EDM）功能：
当光栅的输出信号需要连接到客户的普通继电器/接触器设备上时，为了保证整个系统的安全性，安全光栅具备了对“外部继电器触点状态”进行监控的EDM功能，防止由于外部继电器粘合故障而导致的安全保护功能的丢失.
自我检测：
在电源接通2秒内，实施自我检测，以确保自身有无故障，另外在正常工作期间，还实时自我检测.
上电延时功能：
上电3秒后，光栅才能使设备正常工作，可以给操作人员及设备一个缓冲时间，提高设备及人员的安全.
盲区过滤功能：
当物体慢速经过光幕时，光栅一直输出稳定的断开信号，就不会使机器误启动，使生产更安全，可靠.
光同步技术：
独特的光同步技术，替代传统数据线同步，避免信号干扰，同时省去较长的数据线连接.

（手指防护/间距10mm）（手掌防护/间距20mm）（手臂/人体防护/40mm）

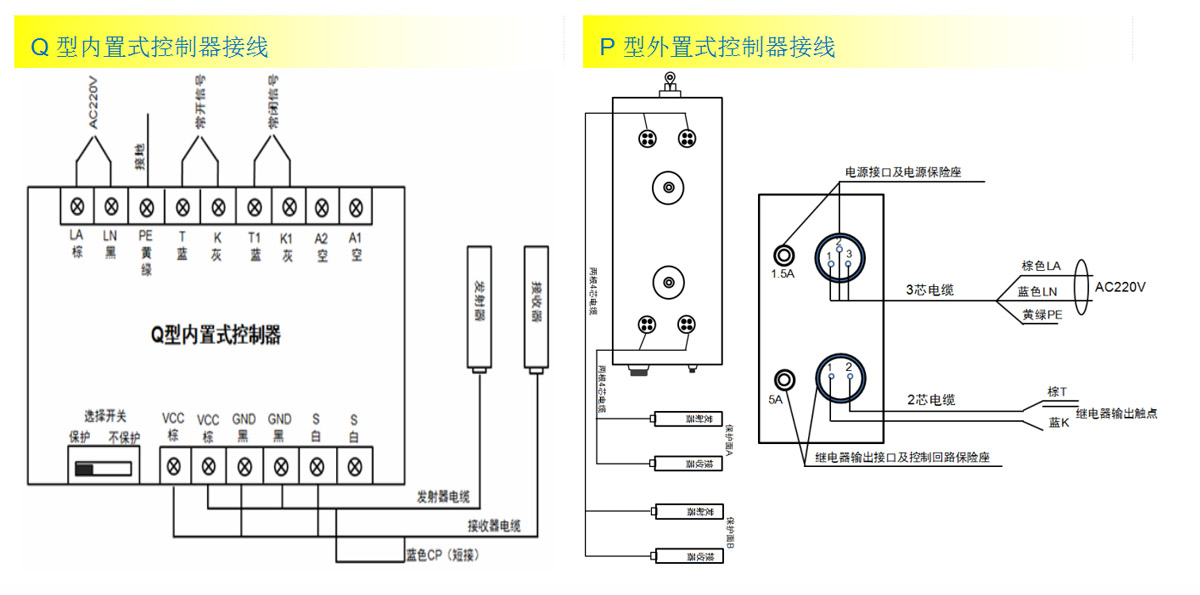

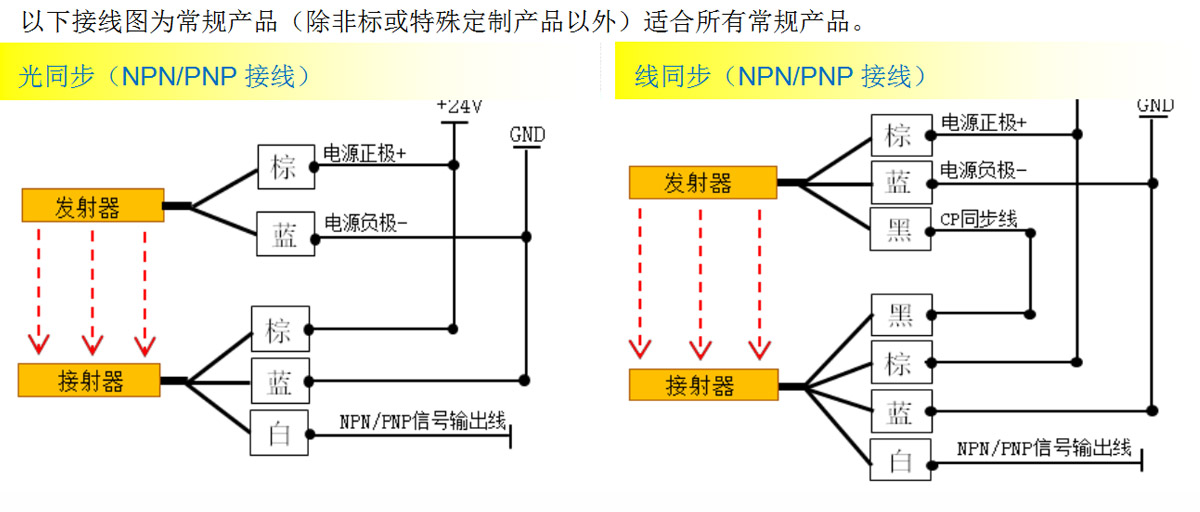

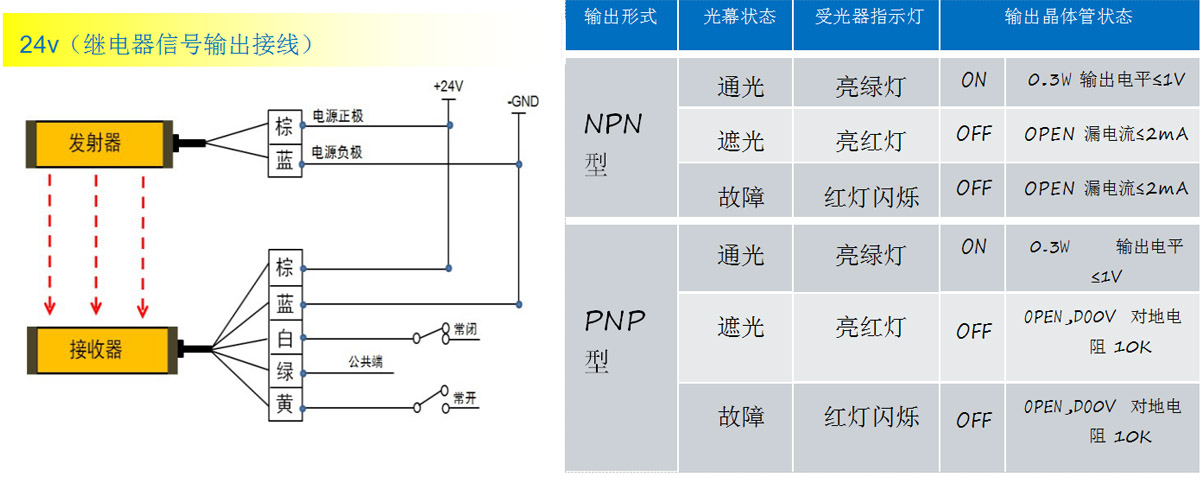

产品接线说明

上一个产品： XA-C通用型安全光栅
下一个产品： XZYB系列通用型安全光栅/光幕

光束数	6--100束（常规）	环境温度	20C,RH≤85%
光电间距	10mm/20mm/30mm/40mm	绝缘电阻	＞100 MΩ
检测高度	100--1200mm（常规）	抗干扰能力	10000Lux
检测距离	0--3000mm（常规）	同步类型	光学同步/线同步
工作电压	DC24V±10%	电路保护	反接保护/输出短路保护
消耗功率	5W	介电强度	DC30V.5A
输出方式	NPN / PNP	工作温度	-15℃--65℃
响应时间	≤5ms	储存温度	-25℃--75℃
外形材质	铝合金	防护等级	IP65
光幕形式	对射型	截面尺寸	18×35mm
