XZY通用型安全光幕

产品分类：安全光栅

特点

用途

参数

选型

XZY-B系列通用型安全光幕介绍：
1、本系列光幕适合冲床、油压机、剪切机等大型设备的安全保护或较大面积（或区域）场合;

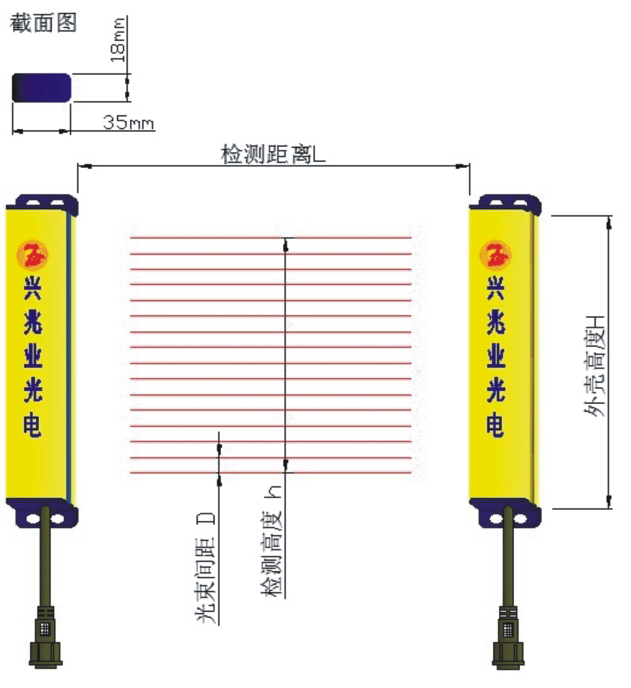

2、光束间距D：2mm、5mm 、10mm、15mm、20mm、30mm、40mm、60mm、80mm;
3、光束数量n：4-1000束;
4、检测高度h：50mm-3500mm;
5、检测距离L：0-25米;
6、输出方式：P/PS外置控制器，Q内置控制器，R光幕内置继电器，晶体管NPN/PNP。

相对于其他品牌，兴兆业的安全光栅具有以下不可替代的特点：
1.反应更灵敏
兴兆业所有的安全光栅反应时间在10ms以内;
2.盲区过滤功能
当物体慢速经过光幕时，光栅一直输出稳定的断开信号，这样就不会使机器误启动，使生产更安全，更可靠;
3.电路自检
在电源接通2秒内，实施自我检测，以确保自身有无故障，另外在正常工作期间，还实时自我检测;
4.上电延时功能
上电3秒后，光栅才能使设备正常工作，可以给操作人员及设备一个缓冲时间，提高设备及人员的安全。

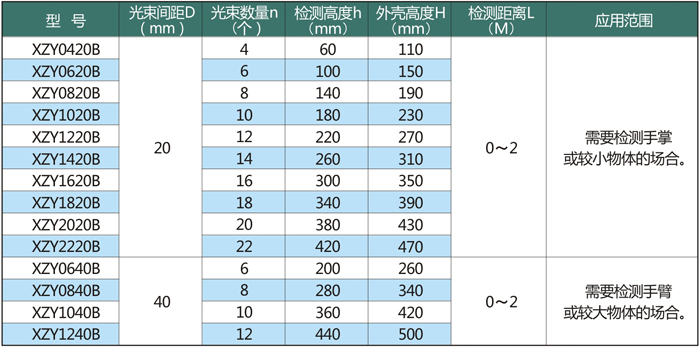

步骤1：根据保护要求确定保护范围及型号
XZY-A系列光电保护器：0-3500mm，适合3.5米以内的台面或区域;
XZY-B系列光电保护器：0-10000mm，适合10米以内的台面或区域;
XZY-C安全光幕：0～2.5米，小型安全光幕，高度仅80mm;
XZY-A系列安全光幕：0～2.5米，超薄安全光幕，厚度仅15mm;
XZY系列小部件检测光幕：300～800mm，小部件检测光幕，最小检测物体尺寸1mm;

步骤2：选择所需要的保护高度
对于一般机械或危险区域，应根据需要保护的区域高度，选择相应规格的光电保护装置;
对于冲床其保护高度应不小于：机床滑块行程 + 调节量;
注意：传感器的外形高度≠有效保护高度

步骤3：根据保护部位选择光轴间距的大小
-10mm：保护手指;
-20m：保护手掌;
-40m：保护手臂;
-80m：保护身体;

步骤4：选择所需要的输出类型
带控制器为双继电器输出，不带控制器为NPN/PNP输出
继电器输出(带控制器)：
需要指示、操作功能、电源为110V或220VAC、直接接入电气控制回路等情况下选用。
NPN或PNP晶体管输出：
只需要给机器提供一个高低电平指令控制信号、接PLC、接入控制板电路等情况时选用。

上一个产品： XA-C通用型安全光栅
下一个产品： XZYD系列加固型安全光栅/光幕
