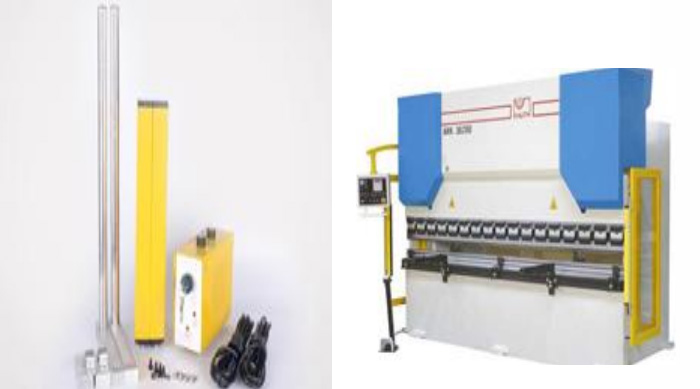

兴兆业折弯机专用光幕介绍：

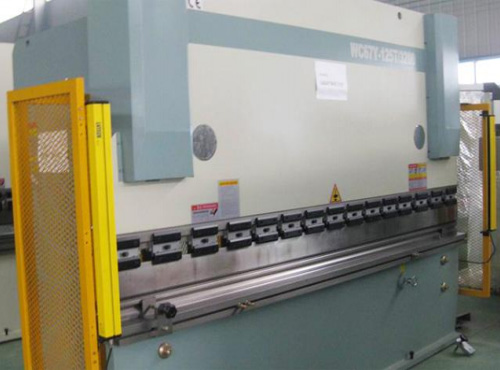

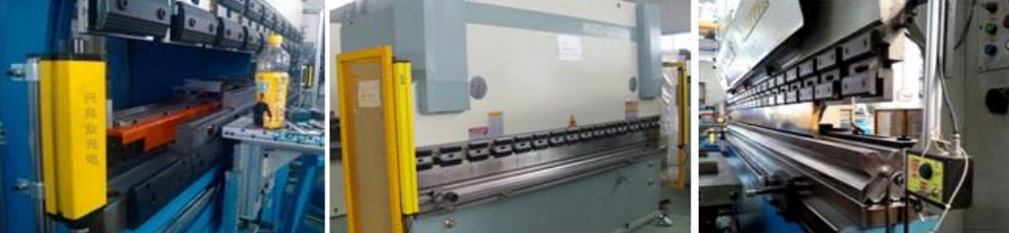

折弯机专用光幕STK-ZW06C-PB是一种独特的安全防护系统，其系统与折弯机配套使用，大大增强折弯机弯模时对人手指的保护。可以折板子，也可以折叠盒子，操作员可以专心手上工作。
兴兆业折弯机专用光幕拥有前、中、后三段保护区域。具体的请看折弯机工作原理介绍。

产品特点

■ 转为折弯机定制生产；
■ 光束间距D：20mm；
■ 光束数量n：4-1000束；
■ 保护高度：100-160mm；
■ 检测距离L：0-10米；
■ 输出方式：P/PS外置控制器；
1、三段保护区域可针对弯模形状异同，可使用接收器端3种模式有取舍的进行保护。
2、保护距离可达15m,响应时间仅5ms。
3、较宽激光束在48mm×24mm的矩形区域内呈现复杂的几何形状，对折弯机刀尖位置可有效防护。
4、接收器端区域传感器指示灯有效指示安全栅被遮挡位置。
5、接收器 & 发射器防护等级达IP65，外形结构紧凑、密闭性好、抗震系数高。
6、根据生产效率要求，快下行程灵活调整(快下至速度切换点时，刀尖距模具最小间距可调至约5mm)，并能可靠防护手指夹伤等危险事故的发生。
7、接收器 & 发射器通过控制器系统与折弯机系统兼容，减少故障率，提高生产效率。
8、工作温度可达50℃，抗干扰性强。
9、通过实时监控控制过程,实现故障检测
11、自动设定屏蔽点，设置方便。并提供连续监控
12、折弯机安全保护-安全光栅功能强大、安装简单、便于调试，是折弯机系统安全防护的首选。

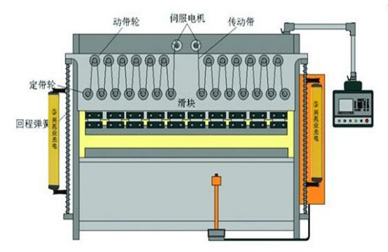

工作原理
　　折弯机红外线保护装置的工作过程可以分为两个区域：危险区域和安全区域，在危险区域需要安全防护，安全区域要满足生产；危险区域指的是：折弯机下行至接触到折弯的工件为止。这个区域，如果发生遮光，需要立即发出危险停止信号给折弯机的控制电路，控制折弯机上刀停止下行。根据折弯机的工作原理，在没有加压以前遮光，上刀自动回复，回到起始位置。在开始加压的时候，如果遮挡安全光幕，则上刀自动停止下行；
　　安全区域指的是: 开始折弯和折弯完成上刀回到初始端。这个区域是不需要外线保护装置控制折弯机停止的，是工作区域；在折弯机工作折弯工件的时候，工件上翘，遮挡安全光幕，如果在这个时候，红外线保护装置发出停止信号给折弯机的话，根本就无法生产，这个正是目前大多数安全光幕厂家没有解决的问题，也正是折弯机设备没有安装安全光幕的真正原因；
　　本公司经过技术攻关，终于克服难关，成功推出了XZY-ZW06C-PB型折弯机专用安全光幕。同样的把安全光幕也分成了对应的两个区域，在危险区实现随时控制折弯机停止。在安全区域不控制折弯机，使折弯机能安全方便的进行生产加工。在实现安全防护的同时满足正常生产，解决了折弯机使用企业的安全问题，既保护了工人，也保护了企业，经济效益、社会效益明显。
